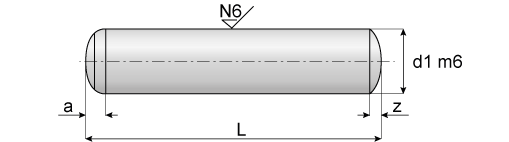

Parallel pins, hardened ground Tolerance m6 DIN 6325
d1 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
a~ | 0.48 | 0.62 | 0.78 | 0.95 | 1.1 | 1.4 | 1.7 | 2.1 | 2.6 | 3 | 3.8 | 3.8 | 4.7 | 6 |
z~ | 0.15 | 0.23 | 0.3 | 0.4 | 0.45 | 0.6 | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2 | 2.5 | 3 |
d1 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
a~ | 0.48 | 0.62 | 0.78 | 0.95 | 1.1 | 1.4 | 1.7 | 2.1 | 2.6 | 3 | 3.8 | 3.8 | 4.7 | 6 |
z~ | 0.15 | 0.23 | 0.3 | 0.4 | 0.45 | 0.6 | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2 | 2.5 | 3 |
