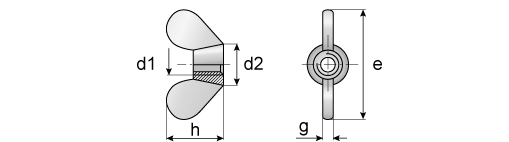

Wing nuts malleable cast iron
d1 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
---|---|---|---|---|---|---|---|---|
d2 max | 8 | 8 | 10 | 12 | 13.5 | 16 | 22 | 25.5 |
e max | 19.5 | 19.5 | 23 | 28 | 31.8 | 36.6 | 49.3 | 36 |
h max | 10 | 10 | 12 | 14.5 | 16.8 | 20 | 25 | 27 |
g max | 2 | 2 | 2.4 | 2.7 | 3 | 4 | 5 | 6.5 |
d1 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
---|---|---|---|---|---|---|---|---|
d2 max | 8 | 8 | 10 | 12 | 13.5 | 16 | 22 | 25.5 |
e max | 19.5 | 19.5 | 23 | 28 | 31.8 | 36.6 | 49.3 | 36 |
h max | 10 | 10 | 12 | 14.5 | 16.8 | 20 | 25 | 27 |
g max | 2 | 2 | 2.4 | 2.7 | 3 | 4 | 5 | 6.5 |
