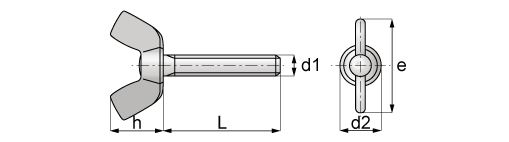

Wing screws, American type
d1 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
---|---|---|---|---|---|---|---|---|
d2 max | 8 | 8 | 10.3 | 12.7 | 13.8 | 16.5 | 22.5 | |
e max | 17.6 | 22 | 22.5 | 27.8 | 30.3 | 36.2 | 49.4 | |
h max | 8.6 | 8.6 | 11 | 13.6 | 14.8 | 17.7 | 24.1 |
d1 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
---|---|---|---|---|---|---|---|---|
d2 max | 8 | 8 | 10.3 | 12.7 | 13.8 | 16.5 | 22.5 | |
e max | 17.6 | 22 | 22.5 | 27.8 | 30.3 | 36.2 | 49.4 | |
h max | 8.6 | 8.6 | 11 | 13.6 | 14.8 | 17.7 | 24.1 |
