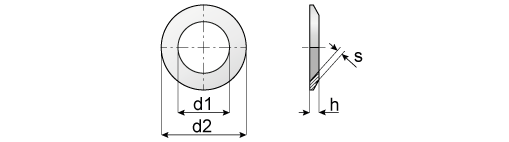

Conical spring washer for bolted conections DIN 6796
| d1 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 6 | 7 | 8 | 9 | 11 | 14 | 17 | 18 | 23 | 29 | 35 | 39 | 42 | 45 | 49 | 56 | 60 | 70 |
| h min-max | 0,61-0,72 | 0,72-0,85 | 0,92-1,06 | 1,12-1,3 | 1,35-1,55 | 1,7-2 | 2-2,3 | 2,24-2,6 | 2,8-3,2 | 3,43-3,95 | 4,04-4,65 | 4,58-5,25 | 5,08-5,8 | 5,6-6,4 | 6,15-7,05 | 6,77-7,75 | 7,3-8,35 | 8-9,2 |
| s | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 |
