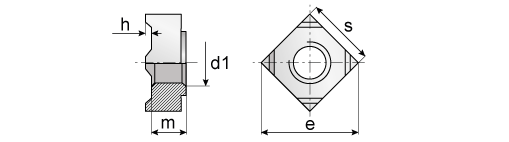

Square weld nuts, Din 928
max C 0,25%.
d1 | M4 | M5 | M6 | M8 | M10 | M12 |
---|---|---|---|---|---|---|
e | 9 | 12 | 13 | 18 | 22 | 25 |
h + 0,1 | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.4 |
m | 3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
s | 7 | 9 | 10 | 14 | 17 | 19 |
max C 0,25%.
d1 | M4 | M5 | M6 | M8 | M10 | M12 |
---|---|---|---|---|---|---|
e | 9 | 12 | 13 | 18 | 22 | 25 |
h + 0,1 | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.4 |
m | 3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
s | 7 | 9 | 10 | 14 | 17 | 19 |
