Round rivet nuts with small outside diameter

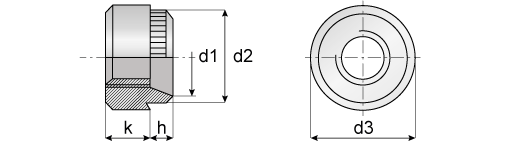

d1 | M2 | M2,5 | M3 | M4 | M5 | M6 |
---|---|---|---|---|---|---|
Plate thickness | 0,5-1,6 | 0,5-1,6 | 0,5-1,6 | 0,5-1,6 | 0,5-1,6 | 0,5-1,6 |
d2 | 3.5 | 4.2 | 4.2 | 5.4 | 6.4 | 7.6 |
d3 | 5 | 5.5 | 5.5 | 7 | 8.5 | 10 |
k | 2.3 | 2.8 | 2.8 | 3.2 | 3.8 | 5.1 |
h~ | 2 | 2 | 2 | 2 | 2 | 2 |
Ø | 3.8 | 4.5 | 4.5 | 5.7 | 6.7 | 7.8 |
