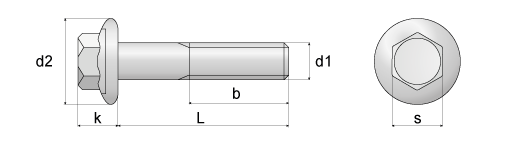

Hex serrated flange screw, DIN 6921
Hexagonal bolts with flange
d1 | M6 | M8 | M10 | M12 | M16 |
---|---|---|---|---|---|
b | 18 | 22 | 26 | 30 | 38 |
d2 max | 14.2 | 18 | 22.3 | 26.6 | 35 |
k max | 6.6 | 8.1 | 9.2 | 11.5 | 14.4 |
s | 10 | 13 | 15 | 16 | 21 |
Hexagonal bolts with flange
d1 | M6 | M8 | M10 | M12 | M16 |
---|---|---|---|---|---|
b | 18 | 22 | 26 | 30 | 38 |
d2 max | 14.2 | 18 | 22.3 | 26.6 | 35 |
k max | 6.6 | 8.1 | 9.2 | 11.5 | 14.4 |
s | 10 | 13 | 15 | 16 | 21 |
