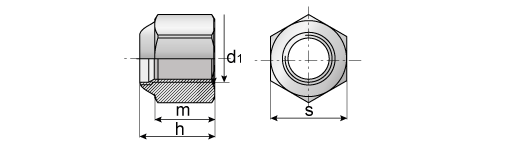

Prevailing torque type hex lock nuts, with polyamide insert ISO 7040
d1 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
---|---|---|---|---|---|---|---|---|---|---|
h max | 6 | 6.8 | 8 | 9.5 | 11.9 | 14.9 | 17 | 19.1 | 22.8 | 27.1 |
m min | 2.9 | 4.4 | 4.9 | 6.44 | 8.04 | 10.37 | 12.1 | 14.1 | 16.9 | 20.2 |
s | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 |
d1 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
---|---|---|---|---|---|---|---|---|---|---|
h max | 6 | 6.8 | 8 | 9.5 | 11.9 | 14.9 | 17 | 19.1 | 22.8 | 27.1 |
m min | 2.9 | 4.4 | 4.9 | 6.44 | 8.04 | 10.37 | 12.1 | 14.1 | 16.9 | 20.2 |
s | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 |
