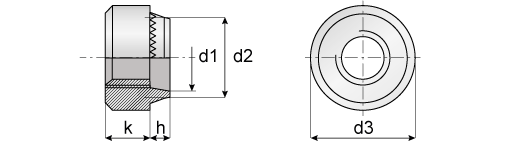

Round rivet nuts Type 199
d1 | M3 | M4 | M5 | M6 |
---|---|---|---|---|
d2 | 5.5 | 6.45 | 7.9 | 9.25 |
d3 | 7.9 | 9.5 | 11.1 | 12.7 |
k | 2.55 | 3.2 | 3.9 | 5.1 |
h~ | 2 | 2.1 | 2.3 | 2.8 |
Ø | 5.6 | 6.5 | 8 | 9.3 |
Max Sheet thickness | 1.6 | 1.6 | 1.6 | 1.6 |
